防護區內柜式七氟丙烷滅火系統方案如何設置？


一、七氟丙烷滅火系統設計說明
1.設計依據：
1.1 --標準GB50370-2005《氣體滅火系統設計規范》；
1.2 --標準GB50116-2013《火災自動報警系統設計規范》;
1.3 --標準GB50166-2007《火災自動報警系統施工及驗收規范》；
1.4 --標準GB50263-2007《氣體滅火系統施工及驗收規范》；
1.5 《氣體滅火系統說明書》。
1.6 --標準GB50016-2014《建筑設計防火規范》；
2.設計范圍及設備選型：

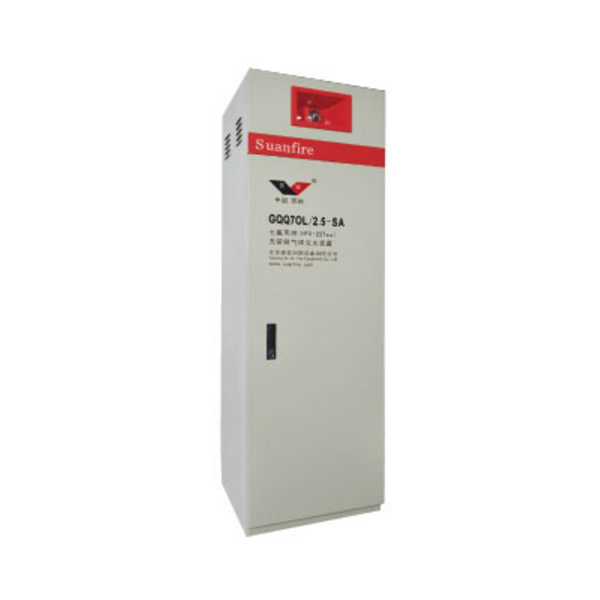

 253.5平方機房。系統設備選用機房1：兩套GQQ150L型柜式七氟丙烷自動滅火裝置，機房2：兩套GQQ150L型柜式七氟丙烷自動滅火裝置。
3.七氟丙烷滅火系統設計滅火方式、設計滅火濃度：
    3.1各防護區采用全淹沒滅火方式。
    3.2 圖書、檔案、票據和文物資料庫等防護區，滅火設計濃度宜采用10%。
    3.3 油浸變壓器室、帶油開關的配電室和自備發電機房等防護區，滅火設計濃度宜采用9%。
    3.4 通訊機房和電子計算機房等防護區，滅火設計濃度宜采用8%。
4. 七氟丙烷滅火系統設計條件：
    4.1 防護區海拔高度系數取1。
    4.2 系統的設計溫度為20℃。
    4.3 滅火劑儲存容器貯存壓力(2.5+0.1MPa,表壓，20℃)。
5.七氟丙烷滅火系統說明：
5.1 系統構成： 本系統由火災自動報警系統、滅火控制系統和滅火無管網系統組成。
5.2 操作說明： 本系統具有自動、手動、二種啟動方式。
    自動狀態下，若某防護區發生有煙霧（或溫度上升），該防護區的感煙（或感溫）火災探測器動作并向氣體滅火控制器送入一個火警信號，控制器即進入單一火警狀態，同時驅動電動警鈴發出單一火災報警信號，此時不會發出啟動滅火系統的控制信號。隨著該防護區火災的蔓延，溫度持續上升（或煙霧增大），另一回路的感溫（或感煙）火災探測器動作，向控制器送入另一個單一火警信號，控制器立即確認發生火災，同時發出復合火災報警信號及聯動信號（關閉空調、送排風裝置和防火閥、防火門、防火卷簾等）。經過設定時間的延時，控制器輸出信號啟動滅火系統，滅火劑經管網施放到該防護區實施滅火。控制器接收到壓力信號器的反饋信號后顯亮放氣指示燈，避免人員誤入。手動狀態下，氣體滅火控制盤在火災發生時只發出火災報警信號而不產生聯動。自動或手動狀態下，在值班人員確認火警后，按下報警控制器面板上的或現場的“緊急啟動”按鈕可馬上啟動滅火系統。在噴放控制信號輸出前，按下報警控制器面板上或現場的“緊急停止”按鈕，系統將不會輸出噴放信號。
6.七氟丙烷滅火系統設計參數；計算公式：

式中      Ｗ——滅火設計用量或惰化設計用量;
          C1——滅火設計濃度或惰化設計濃度（%）；
          Ｓ——滅火劑過熱蒸汽在101kpa大氣壓和防護區-低環境溫度下的比容（m3/kg）;
          V——防護區的凈容積（m3）；
          K——海拔高度修正系數，常規取1
滅火劑過熱蒸氣在101kpa大氣壓和防護區-低環境溫度下的比容，應按下式計算；

式中     T——防護區-低環境溫度（℃）。常溫20℃

7.七氟丙烷滅火系統設備安裝：
7.1 火災探測器吸頂安裝，聲光報警器、放氣指示燈分別裝于防護區門內、外的正上方。線路采用NH-BV1.5mm穿鍍鋅線管敷設，線管保證接地良好。
7.2  同一防護區內的預制滅火系統裝置多于1臺時，必須能同時啟動,其動作響應時差不得大于2 s。
7.2 設備布置見“火災自動報警系統平面布置圖、七氟丙烷自動滅火裝置平面布置圖”。
7.3 系統的安裝施工應符合GB50166-2007《火災自動報警系統施工驗收規范》及GB50263-2007《氣體滅火系統施工及驗收規范》的要求。
8．七氟丙烷滅火系統聯動要求：
    各防護區的手動/自動工作狀態信號、火警信號和氣體噴放信號，要送到消防中心的聯動控制柜，并使系統能在噴放滅火劑之前關閉防護區內的空調、通風機及通風管道中的防火閥等設備。
9.滅火浸漬時間應符合下列規定：
  1 木材、紙張、織物等固體表面火災，宜采用20min；
  2 通訊機房、電子計算機房?jī)?nèi)的電氣設備火災，應采用5min；
  3 其它固體表面火災，宜采用10 min；
  4 氣體和液體火災，不應小于1 min。
10. 防護區要求：
10.1 防護區應設有能在30秒內使該區人員疏散完畢的走道與出口。
10.2 防護區的門應向疏散方向開啟并能自動關閉，而在任何情況下均能從防護區內打開。
10.3 防護區的圍護結構及門窗的耐火極限不應低于0.5h，吊頂?shù)哪突饦O限不應低于0.25h；圍護結構及門窗
的允許壓強不宜小于1200Pa。
10.4 防護區的泄壓口宜設在外墻上，并應位于防護區凈高的2/3以上。
10.5 防護區宜配備空氣呼吸器，在疏散走道與出口處應設置火災事故照明和疏散指示標志。
10.6 噴放滅火劑前，防護區內除泄壓口外的開口應能自行關閉。
10.7 經過有爆炸危險及變電、配電室等場所的管網、殼體等金屬件應設防靜電接地。
10.8 滅火后的防護區應通風換氣，地下防護區和無窗或設固定窗扇的地上防護區，應設置機械排風裝置，排風口宜設在防護區的下部并應直通室外。
11.七氟丙烷滅火系統控制程序工作原框圖

12.滅火裝置設備材料
柜試滅火裝置GQQ150L/2.5MPa 充裝量150KG , 2套 GQQ150L/2.5MPa 充裝量130KG  2套 , 機械泄壓裝置 2臺  ,氣體滅火控制器(二區) 1臺,放氣指示燈 3個,緊急啟/停按鈕 3個,消防警鈴3個,聲光報警器 3個,煙感談測器 5個 ,溫感探測器 13個,金屬線管 210m，難燃電線 2100m .接線盒 80個。
二、火災報警設備設計說明
1、依據GB50116-2013《火災自動報警系統設計規范》進行設計。
2、氣體滅火控制器：B區夾層弱電機房共一個防護區采用一臺一區控制器。
3、聲光報警器宜安裝在工作人員易看到和聽到的地方。以便火災報警時人員及時撤離。離地高度2.5m。
4、區域啟動/停止盒安裝在防護區門外，離地高度1.3～1.5m，工作人員便于操作及明顯處。
5、放氣指示燈應安裝在防護區門外正上方0.2m處。
6、探測器宜水平安裝，周圍0.5m內不應有遮擋物,探測器至墻壁、梁邊的水平距離不應小于0.5m，至空調送風口邊的水平距離不應小于1.5m。
7、氣體滅火控制器應放在值班室或消防控制中心等經常有人值守的場所?？刂破靼惭b在墻上時，其底邊距地(樓)面高度宜為1.3～1.5m，落地安裝時，其底宜高出地坪0.1～0.2m，其靠近門軸的側面距墻不應小于0.5，正面操作距離不應小于1.2m。
8、絕緣導線應采用大于1.5mm²耐火銅芯電線電纜。
9、線路明敷設時，應采用金屬管、可撓（金屬）電氣導管或金屬封閉線槽保護。
10、引入控制器的主電源線應直接與消防電源相接，嚴禁使用電源插頭。
11、煙、溫感共用-24V線，否則多放一根線；若警鈴、轉換器、放氣指示燈共用-24V線，可少放兩根線；聲光報警器與放氣指示燈較近時可共用-24V線。
12、由氣體滅火控制器接到消防控制中心的線數，必須根據消防控制中心的實際需要而定。
13、氣體滅火控制器應能將火災報警信號、噴放動作信號及故障報警信號反饋至消防控制中心。
14、其它未說明事項，應按《火災自動報警系統施工驗收規范》的有關規定執行。
15.設計圖
